在现代化工分离过程中，液-液萃取作为一种高效、选择性强的分离方法，广泛应用于制药、精细化工、湿法冶金及环保等领域。然而，传统的混合澄清槽或填料塔等萃取设备往往存在效率低、能耗高、难以连续化操作等局限性。为此，一种高效且易于放大的萃取设备——转盘萃取塔（Rotating Disc Contactor, RDC）应运而生。作为连续流反应装置体系中的重要分离单元，转盘萃取塔以其独特的结构设计，实现了两相间的高效传质。霍桐仪器，作为专业实验室反应装置与工业反应装置制造商，致力于将转盘萃取塔这一高效分离技术与连续化生产工艺相结合，为客户提供从实验室探索到工业放大的完整解决方案。
一、结构原理：旋转剪切与逆流接触的巧妙结合

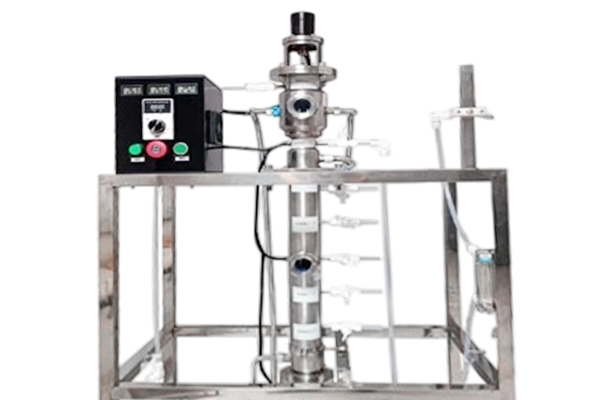

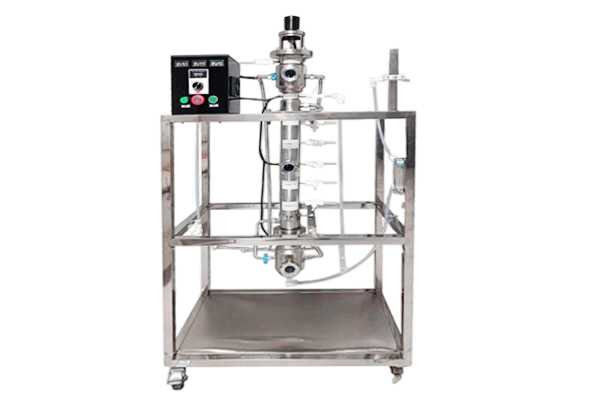

转盘萃取塔的核心结构是在垂直塔体内安装有一系列同心转盘，这些转盘固定在中心转轴上，由电机驱动旋转。塔体内部则间隔安装有固定环（挡板），将塔体分隔成多个萃取级。工作时，重相（通常为水相）从塔顶进入，轻相（通常为有机相）从塔底进入，两相在塔内逆流接触。
转盘的旋转对两相流体产生强烈的剪切作用，将分散相破碎成细小的液滴，从而极大地增加了两相接触的比表面积。同时，固定环的存在限制了轴向返混，使得每一级都接近理想级联萃取。这种设计使得转盘萃取塔具有处理能力强、传质效率高、操作弹性大等优点。与传统的实验室微型反应釜中进行的批次萃取相比，转盘萃取塔能够实现真正的连续化、规模化操作，并且易于与上游的连续流反应装置无缝对接。
二、性能优势：高效、节能与易于放大
转盘萃取塔在工程应用上表现出显著的优势，尤其适合于需要多级萃取的复杂体系：
高传质效率：转盘产生的强烈剪切和湍流，使两相间不断更新界面，传质系数远高于传统填料塔或筛板塔。
操作弹性大：通过调节转盘转速，可以灵活控制液滴大小和分散程度，从而适应不同物性（如粘度、界面张力）的体系，以及处理宽范围的流比。
较低的轴向返混：固定环的阻隔作用有效减少了轴向混合，使塔内更接近平推流，提高了级效率。
易于放大设计：其放大规律相对明确，通过冷模实验获取关键参数后，可较可靠地放大到工业规模，降低了从小试反应设备到工业装置的开发风险。
在催化剂评价装置的长周期运行中，转盘萃取塔可以用于在线分离反应产物和回收催化剂，实现催化剂的循环利用。同样，在纳米材料合成反应釜的后续处理中，也可用于纯化纳米颗粒，去除多余的试剂和副产物。
三、应用场景：从实验室研究到工业生产的广泛适用性
转盘萃取塔的应用范围非常广泛，几乎涵盖了所有需要液液萃取的领域：
1. 制药行业：抗生素、生物碱等活性成分的提取与纯化。其连续化操作符合cGMP规范，且能有效减少溶剂使用和废液产生。
2. 精细化工：高附加值中间体的分离、产物的脱色与精制。例如，从反应混合物中萃取目标产物，与上游的微型高压反应釜或平行微型反应釜系统联用，形成连续的生产线。
3. 湿法冶金：铜、铀、稀土等金属的萃取分离。转盘萃取塔的高效性可以显著降低萃取剂用量和能耗。
4. 环保领域：废水中有机物（如酚类）的脱除与回收，实现废物资源化。
在实验室规模，小型转盘萃取塔可用于工艺开发，优化转速、流比、级数等关键参数，为工业化设计提供准确的数据支持。这与使用克级合成反应釜进行反应条件优化的思路一脉相承，都是通过小试获得可靠的放大依据。
四、霍桐方案：定制化设计与系统集成服务
不同的萃取体系对设备材质、密封、控制等方面有着各异的要求。霍桐仪器作为经验丰富的专业实验室反应装置与工业反应装置制造商，深谙实验室反应装置定制的重要性。我们提供的转盘萃取塔方案，绝非标准产品的简单供应，而是基于客户具体工艺的深度定制：
材质选择：针对腐蚀性介质，可选用不锈钢、哈氏合金、钛材、搪玻璃或内衬PTFE等材料，确保设备的长期稳定运行。
结构设计：根据处理量、分离要求和物性数据，精确计算塔径、塔高、转盘尺寸与间距、固定环开孔率等关键参数，以实现最佳分离效果。
智能控制与集成：配备先进的电机调速系统、流量计、界面仪和自动化控制系统（PLC），实现转速、流量、相界面的精确控制与远程监控。更重要的是，霍桐能够将转盘萃取塔与上游的霍桐微型反应釜、高通量反应器以及下游的浓缩、结晶等单元无缝集成，打造从原料到产品的全连续、自动化生产线。
这种从单一设备到成套系统的工程能力，确保了工艺开发数据能够直接、可靠地指导工业化放大，极大地缩短了从实验室到工厂的周期。
结论：在化工分离技术不断追求高效、绿色、连续化的今天，转盘萃取塔凭借其卓越的传质性能、灵活的操作弹性以及良好的放大特性，已成为液液萃取领域的标杆设备。霍桐仪器通过将其深度集成于连续流反应装置体系，并提供从实验室小型反应釜规模到工业装置的全流程定制服务，不仅解决了传统萃取工艺的诸多痛点，更为客户构建了高效、连续、智能的分离纯化平台。选择霍桐，即是选择了以专业工程能力为支撑的分离解决方案，助您在激烈的市场竞争中赢得先机。
萃取传质，旋转赋能；工程定制，流程革新。
